如何检测O型密封圈的拉伸性能?

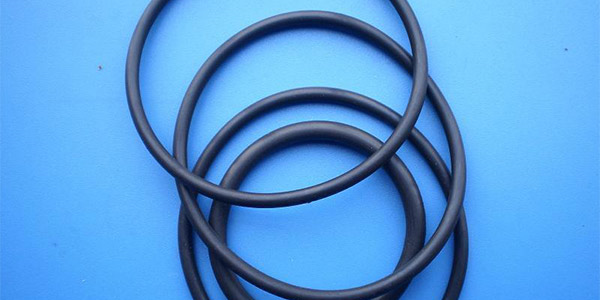

O型密封圈是一种截面为圆形的橡胶圈,因其截面为O型,故称其为O型密封圈,是液压与气压传动系统中使用较广泛的一种。埃迪尔专注非标定制氟橡胶密封产品,可从不同介质、温度、应用场景等维度提供精确的产品选型。拉伸性能是测定O型密封圈在拉伸载荷作用下的一系列特性的试验,又称抗拉试验。它是材料机械性能试验的基本方法之一,主要用于检验材料是否符合规定的标准和研究材料的性能。

一、试验仪器

(1)本试验在拉力机上进行,拉力机应符合GB/T528-1998《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》有关规定。拉力机需有导向齿条装置及测量试样伸长的装置;




(2)试验夹具是由上、下两个直径至少为12mm的带滚珠轴承的轴轮组成,当两轮彼此靠近时,其中新距为25mm以内。下夹具带有齿轮传动装置,在试验时应与拉力机上的导向齿条齿合;

(3)直线型试验夹具采用通用拉伸试验的夹具,但需保证试验过程试样不断在夹持处。

二、试样

(1)标准试样内径为40mm±0.3mm,截面直径为3.55mm±0.1mm。试样数量为5个;

(2)可采用内径大于40mm的其他尺寸的o型圈,或从o型圈上切取的片段(其长度不小于120mm的线形试样)进行测定,其结果不能与标准试样结果比较。

三、试样步骤

(1)按规定测量试样的截面直径和内径。若是直线性试样则按照GB/T528中第4.2.4及4.2.5条的方法进行。其工作部分标线间距为25mm;

(2)将O型密封圈套在尽可能靠近的上、下夹具的轴轮上,使试样不受拉伸应力,连接好伸长测量系统,并调整零点(即确定o型圈内周长的伸长率等于零时,两轴轮的中心距);

(3)开动机器以(500±50)mm/min速度拉伸试样,记录试样拉伸到规定伸长时的载荷,拉断时的载荷及伸长量。

试验结果的表示,测量结果为5个,试验结果取计算结果的中位数,扯断伸长率取整位数,定伸应力和拉伸强度取一位小数。
